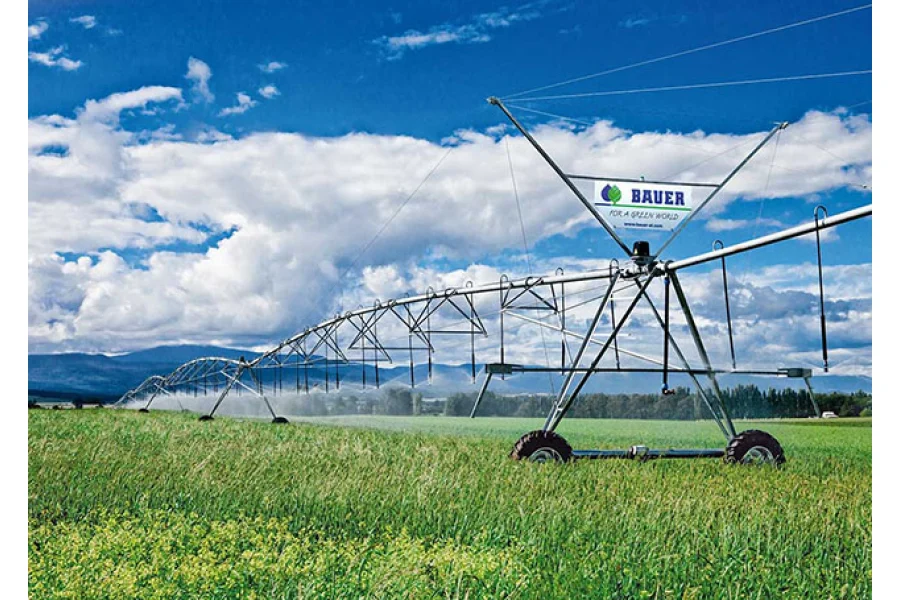

BAUER CENTERSTAR 9000 - круговая оросительная система для автоматизированного полива больших сельскохозяйственных площадей. Установка комплектуется магистральными трубами диаметром 133, 168, 203, 219 или 254 мм и пролётами различной длины. Наиболее крупные конфигурации с центральной опорой 254 рассчитаны на подачу воды до 600 м³/ч и орошение площади до 220 га.
CENTERSTAR 9000 относится к круговым дождевальным системам австрийского производителя BAUER. Оборудование применяется для орошения зерновых, кукурузы, кормовых, технических и других культур на полях, где возможно движение многопролётной конструкции вокруг центральной точки.
В отличие от шлангобарабанных машин, система не требует перестановки после каждого прохода. Вода и электричество подводятся к центральной опоре, а колёсные башни перемещают трубопровод по круговой траектории.
Для BAUER CENTERSTAR 9000 предусмотрены пять основных диаметров труб: 133, 168, 203, 219 и 254 мм. От диаметра зависит пропускная способность системы, гидравлическое сопротивление и возможность применения определённого количества пролётов.
Магистраль состоит из отдельных трубных секций, объединённых в многопролётную конструкцию. Металлические фермы поддерживают трубопровод и обеспечивают необходимую жёсткость.
Диаметры подбирают с учётом расчётного расхода воды, давления, длины системы и параметров насосной станции.
Заводская документация System 9000 предусматривает пролёты длиной от 36,4 до 59,8 м для различных конструктивных исполнений. На современной странице BAUER также указаны варианты длиной 65,7 м.
Концевые консоли имеют варианты длины 5,9; 11,7; 17,6; 23,4 и 29,3 м. Их применение позволяет изменять общий радиус полива без установки дополнительной приводной башни.
Количество пролётов, длина консоли и общий радиус определяются при проектировании. Учитываются геометрия поля, препятствия, перепады высот и расположение водоснабжения.
Для CENTERSTAR 9000 предлагаются центральные опоры с различной пропускной способностью. Исполнение 168 рассчитано на подачу воды до 150 м³/ч и площадь до 60 га.
Опора 203 позволяет создавать системы с производительностью до 380 м³/ч для площади до 150 га. Наиболее мощная опора 254 рассчитана на 600 м³/ч, количество пролётов до 20 и площадь орошения до 220 га.
Это максимальные проектные показатели, а не гарантированные характеристики любой конфигурации. Реальная подача воды зависит от насоса, диаметра трубопровода, давления и установленного дождевального оборудования.
Центральная башня имеет четырёхопорную конструкцию с широкими опорными плитами и горизонтальными распорками. Она поддерживает всю систему при вращении, воспринимает механические нагрузки и обеспечивает подвод воды.
Основные стальные элементы защищены горячим цинкованием. Ферменная конструкция выполнена из прочных профилей, а стальные тяги поддерживают жёсткость пролётов при работе на больших расстояниях.
Конструкция рассчитана на продолжительную работу при правильно выбранном фундаменте, допустимом ветровом воздействии и соблюдении требований производителя.
Каждый пролёт поддерживается приводной башней, оснащённой колёсами, электрическим двигателем и редуктором. Для BAUER CENTERSTAR 9000 предусмотрена колёсная база 4,3 или 5,2 м.
В зависимости от исполнения применяются шины 14.9-24 или 16.9-24. Широкое расположение колёс помогает сохранять устойчивость на неровной поверхности.
Система выравнивания контролирует взаимное положение башен и согласовывает их движение. Для стандартных конструкций предусмотрены червячные колёсные редукторы с передаточным отношением 50:1.
BAUER CENTERSTAR 9000 выпускается в конструктивных исполнениях с просветом 3,1 или 3,9 м. Это позволяет учитывать высоту выращиваемых культур и особенности поля.
Для высокорослых растений может использоваться увеличенная высота конструкции. Конкретный вариант определяется по выбранному типу пролётов и требованиям хозяйства.
BAUER предлагает несколько вариантов электронного управления: SmartTouch CP100, Universal Touch и Smart Connect. Они обеспечивают контроль рабочего состояния установки, скорости движения и основных параметров орошения.
SmartTouch CP100 имеет сенсорный дисплей 10,4 дюйма, поддерживает до 10 программ полива и разделение поля на шесть секторов с разными нормами внесения воды.
Universal Touch оснащён дисплеем 4,3 дюйма. Система Smart Connect поддерживает GPS, собственную радиосеть, уведомления об остановках и сохранение истории работы.
Доступные функции зависят от установленного контроллера и дополнительного оборудования.
При соответствующей комплектации CENTERSTAR 9000 может работать с системой BAUER SmartRain. Она позволяет удалённо отслеживать состояние оросительного оборудования и управлять поддерживаемыми функциями.
Это удобно для хозяйств, использующих несколько систем на удалённых полях. Возможность подключения дистанционного управления необходимо уточнять при заказе.
Для круговой системы необходим индивидуальный гидравлический расчёт. Наружные участки трубопровода проходят большее расстояние за один оборот, поэтому расход форсунок распределяется по длине системы.
При проектировании учитывают необходимую норму полива, давление, производительность насосной станции, длину магистрали, рельеф поля и ветровые условия.
Применение низко расположенных распылителей и правильно подобранных регуляторов давления помогает уменьшать потери воды и обеспечивать более равномерное орошение.
Компания Дойче Аграртехник (DAT) поможет подобрать круговую оросительную систему BAUER CENTERSTAR 9000 с учётом площади и формы поля, доступного водоснабжения, характеристик насосной станции и требований хозяйства.
В DAT можно уточнить технические характеристики, варианты комплектации и условия поставки, а также заказать запасные части и сервисное обслуживание оросительной техники BAUER.
